Ściany w ogrodzie tworzą budynki, mury, ogrodzenia, ale również trejaże czy pergole. Krótki przegląd tych ogrodowych ścian znajdziesz w jednej z poprzednich lekcji.
Wiesz już też jak zbudować słupy, czyli podstawę konstrukcyjną tych elementów. Dziś zastanowimy się jak wypełnić przestrzeń między słupkami, czy to w trejażu czy w ogrodzeniu.
Ilustrowany słownik
Dla porządku przypominam plakat. Tym razem zwróć uwagę na to, co dzieje się między słupami.
Bez, przed czy pomiędzy
Bez słupków
Piszę o wypełnianiu przestrzeni między słupkami, ale w przypadku trejaży słupki nie zawsze są potrzebne. Trejażem może być kratownica, którą montujemy bezpośrednio do ściany.
Przed słupkami
W prostych ogrodzeniach sztachetowych mamy słupki, do których przykręcamy rygle, czyli poziome elementy, a do nich sztachety, czyli elementy wypełniające. Sztachety zasłaniają słupki. Jeszcze prostsze ogrodzenie powstaje przez przykręcenie do słupków samych poziomy elementów.
Między słupkami
Opcja trzecia to ramy, które wstawiamy między słupkami. Sposób montażu zależy oczywiście od materiału, z którego są wykonane (i słupki, i ramy). Zaraz to prześledzimy na przekrojach.
Mocowanie do słupków / ściany
Niezależnie od tego czy budujemy trejaż mocowany do ściany, płotek ze sztachetami czy ogrodzenie, w którym przęsła umieszczamy między słupkami – musimy ze sobą połączyć różne materiały. Sposobów na to jest nieskończenie wiele. Wybrałam dwa podstawowe. W pierwszej sytuacji mocujemy ramę bezpośrednio do słupka. W drugiej używamy elementów łączących, np. kątowników lub płaskowników.
Bezpośrednio
To, w jaki sposób łączymy ramę z słupkiem zależy oczywiście od materiałów, z których są wykonane. W przypadku słupka żelbetonowego czy murowanego będziemy potrzebować kołków rozporowych, pracując z drewnem – wkrętów do drewna, a z metalem – śrub lub prętów gwintowanych i nakrętek.
Zwróć uwagę, że we wszystkich rysunkach pojawia się podkładka dystansowa. Jest ona ważna z kilku powodów:
- Słupek i przęsło, szczególnie jeśli są wykonane z różnych materiałów, pracują inaczej. Pod wpływem temperatury i wilgoci kurczą się i rozszerzają. Połączenie ich na sztywno mogłoby skutkować wypaczeniami.
- Nawet jeśli dołożymy wszelkich starań odległości między słupkami mogą nie być identyczne. Podkładka daje nam szansę na zniwelowanie nierówności.

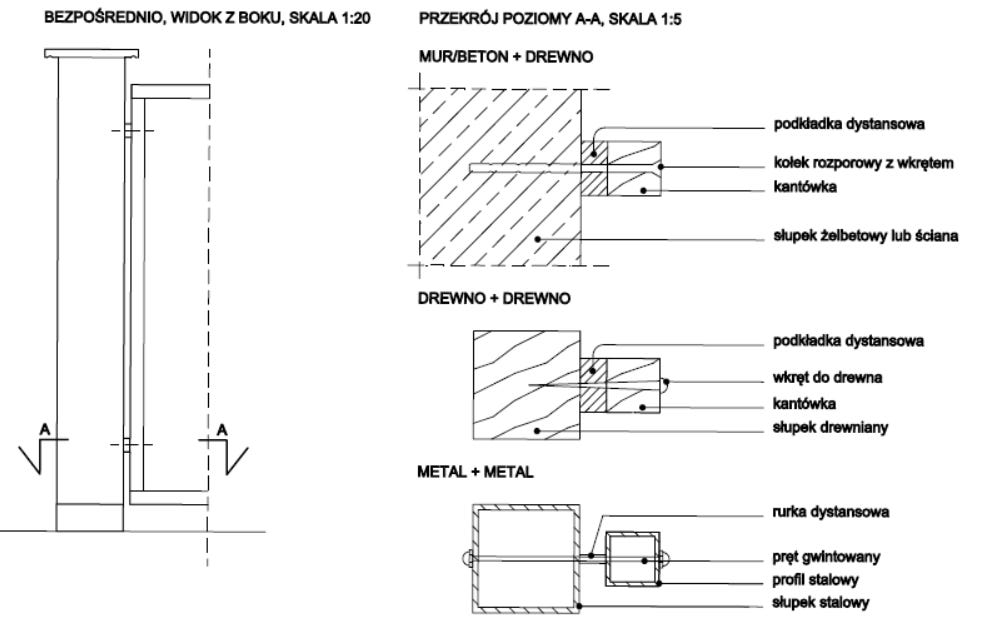

Prześledźmy różne rozwiązania na przekrojach. Uwaga! Są to przekroje poziome, to znaczy, że przekroiliśmy nasze ogrodzenie poziomą płaszczyzną i patrzymy na całość od góry:
Z użyciem łączników
Mocowanie ram bezpośrednio do słupków ma swoje wady – trudniej je zamontować (bo przecież przykręcana rama jest najczęściej czymś wypełniona, więc nie da się po prostu przyłożyć wkrętarki od jej wnętrza) oraz zdemontować (gdyby uległy zniszczeniu i trzeba je było wypełnić). Inne rozwiązanie to stosowanie łączników, które najpierw mocuje się do słupka (na stałe lub czasowo), a następnie do nich przykręca ramy – wygodnie, od przodu lub od spodu.
W przypadku słupków murowanych lub żelbetowych możemy zastosować płaskownik, który zamontujemy bezpośrednio w słupku. W przypadku słupków metalowych możemy użyć krótszego płaskownika, który przyspawamy do słupka. Do dyspozycji mamy oczywiście również wszelkiego rodzaju kątowniki.
Prześledźmy to na przekrojach. Zwróć uwagę, że tu również zachowujemy dystans między słupkiem, a ramą.
Plakat i przekroje do przerysowania
Rysunki pokazane w tej lekcji pochodzą z zeszytu ćwiczeń Mała architektura. Przekroje. Znajdziesz w nim wszystkie najważniejsze przekroje, rzuty i detale małej architektury, o których uczymy się w kwalifikacji OGR.04 i OGR.13 (i na studiach). Zachęcam nie tylko do ich przeanalizowania, ale również do przerysowania, najlepiej w odpowiedniej skali (np. 1:5) i z uwzględnieniem grubości linii. W ten sposób o wiele łatwiej będzie Ci je zapamiętać.
Przy zakupie zeszytu ćwiczeń otrzymasz również plakat w formacie A3 prezentujący najważniejsze nazwy omawianego elementu. Plakat dostępny jest również dla osób, które wykupiły dostęp do Narzędziownika.
